CQB系列不锈钢磁力泵

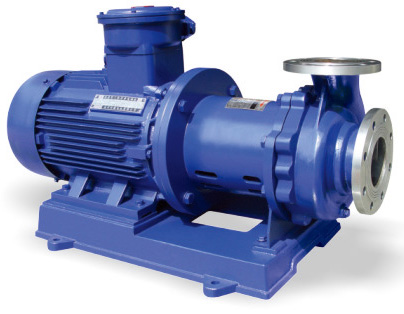

CQB系列不锈钢磁力泵

  • 所属类别:常温常压磁力泵系列
  • 产品名称:CQB系列不锈钢磁力泵
  • 产品标签:不锈钢磁力泵
  • 更新时间:2023/7/25 0:31:55
  • 访问统计:
产品详情

CQB系列不锈钢磁力泵,壳体采用铸造工艺,结构紧凑,设计压力2.5Mpa,内外磁均为钕铁硼永磁体,叶轮通过泵轴与内磁联体。CQB系列磁力泵广泛运用于氯碱、氯苯、化成箔、酸洗、农药、造纸、钢铁等行业。能够输送强腐蚀性酸、碱、盐、有机溶剂等介质。可长时间在-20℃—120℃温度的条件下稳定运行。温度高于120℃,350℃以下,可选择本公司CQB-G泵型。如温度在-180℃~-45℃的低温场所,可向本公司咨询低温磁力泵,客户可根据实际工况进行选择。

一、概 述

CQB系列不锈钢磁力泵(简称CQB磁力泵),是CQ磁力泵的升级产品,该系列磁力泵的内部结构及泵壳与叶轮的水力模型均进行了重新的设计,所有型号均配备了底座,增加的整机组的稳定性和可靠性。主要特点是利用磁传动器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵轴与电动机同步旋转,无接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封,因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象,完全无泄漏。

在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,我公司生产的CQ系列磁力泵成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美化。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是安全、可靠的泵型,我们将一如既往的为广大用户提供优质的服务。

二、用 途

CQB系列不锈钢磁力泵的过流部件采用不锈钢(304、316、316L)制成,广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备,是创建无泄漏、无污染文明车间的*佳选择。适用温度:-20℃~100℃。

三、防漏设计

以静密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。

四、操作原理

驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。

■ 产品特点
该泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱、中性溶液和多种气体都有良好的耐腐性,双螺旋槽碳石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。
■型号意义

■性能参数

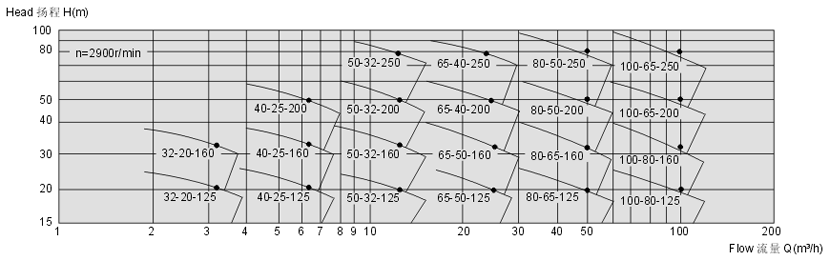

■型谱图

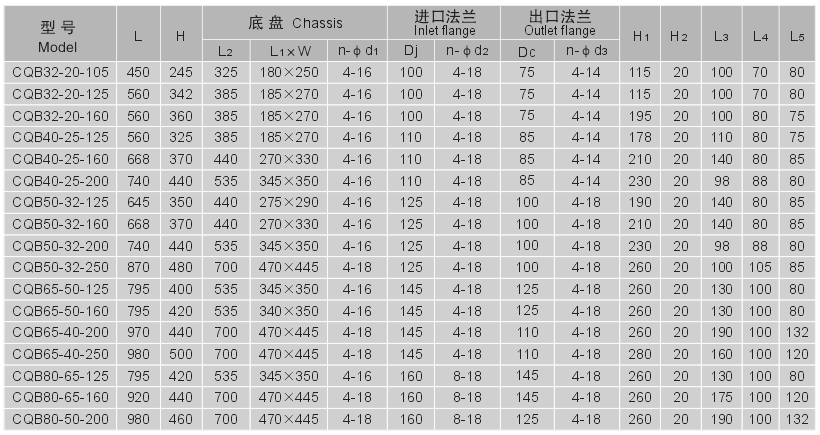

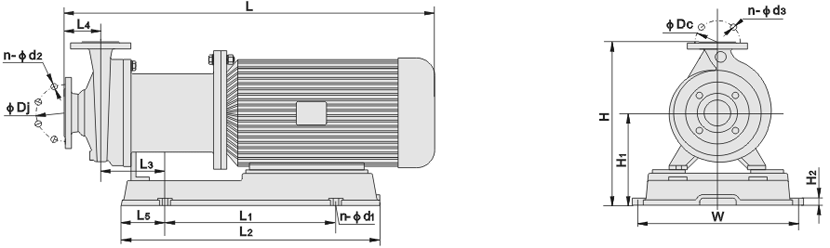

■安装尺寸
